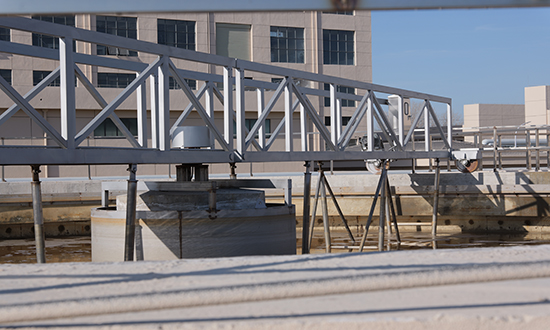

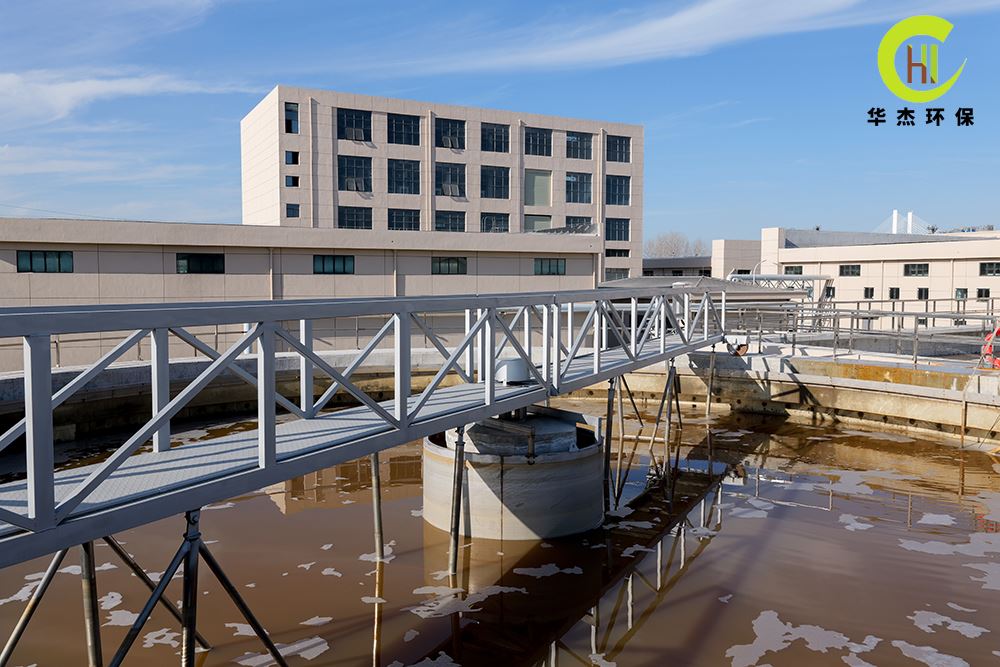

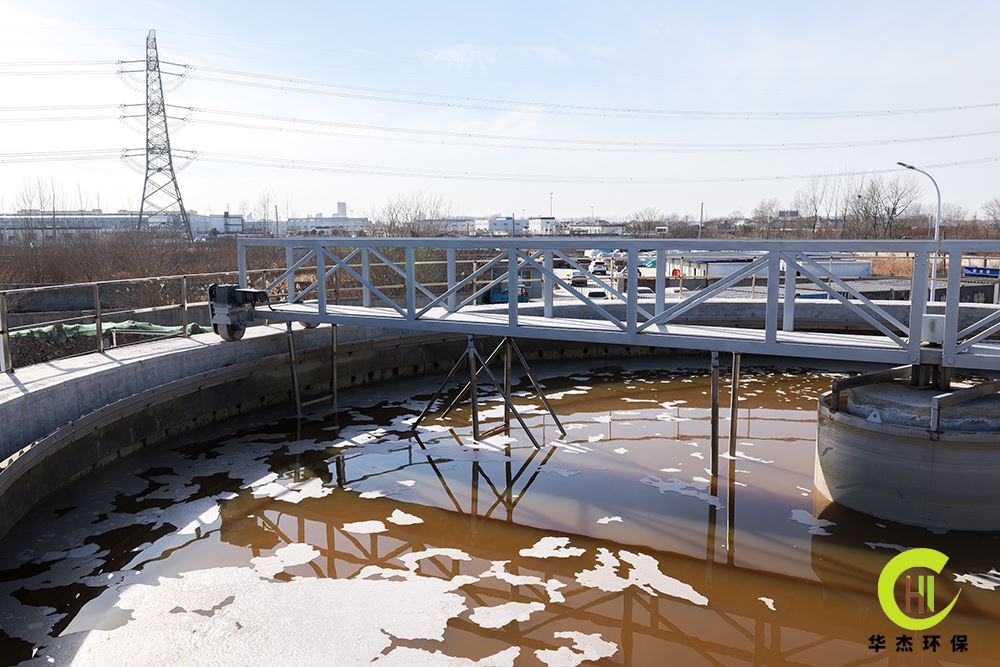

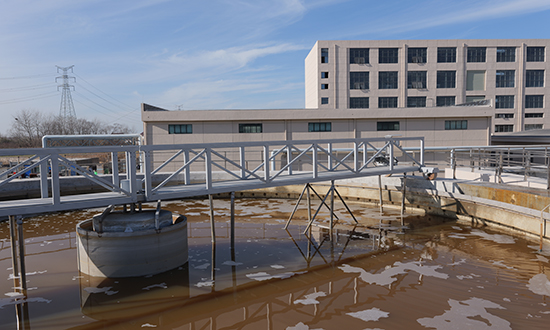

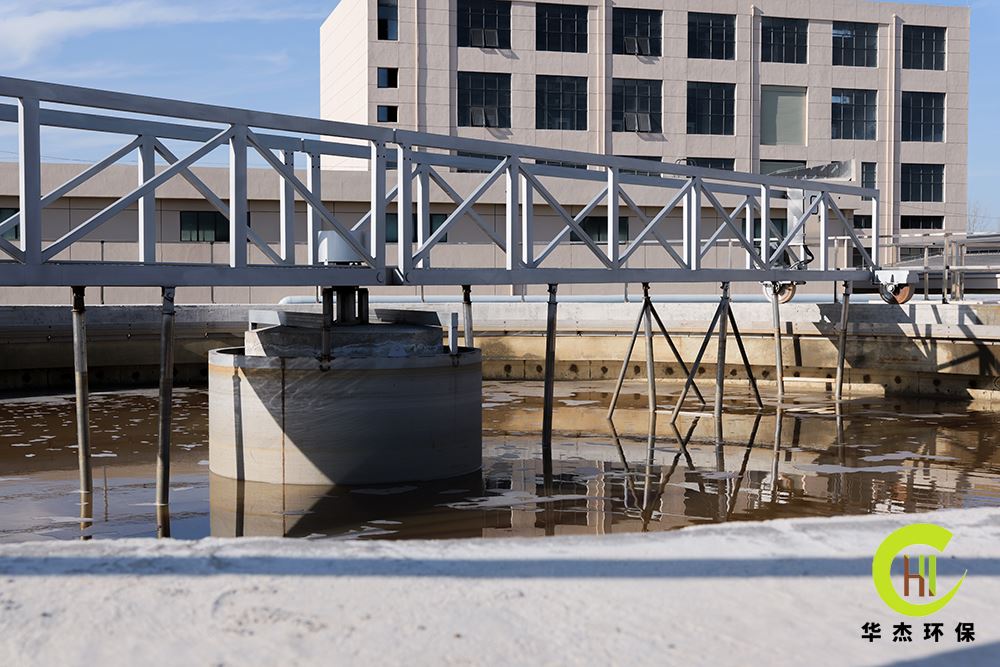

周邊傳動全橋式刮泥機適用于污水處理中的圓形沉淀池。利用中間進水和排泥,周圍出水的特點,保證水流穩定。周邊傳動全橋式刮泥機有浮渣刮集排除裝置和過載保護裝置,利用液位差自吸式排泥,將沉淀在池底上的污泥刮集至池底的集泥坑并將池面浮渣撇向集渣斗,送向下一個工序壓濾機進行進一步降低污泥含水率。
圓形沉淀池的核心部件就是周邊傳動全橋式刮泥機,優秀的刮泥系統運行平穩、耐用。傳動裝置進行了優化設計,效率高,外形趨美觀,可按照用戶要求配進口減速機或軸裝式減速機,美觀耐用。

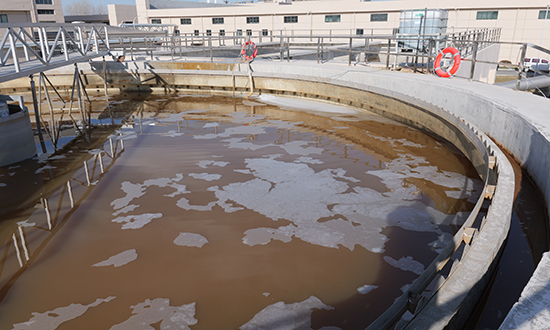

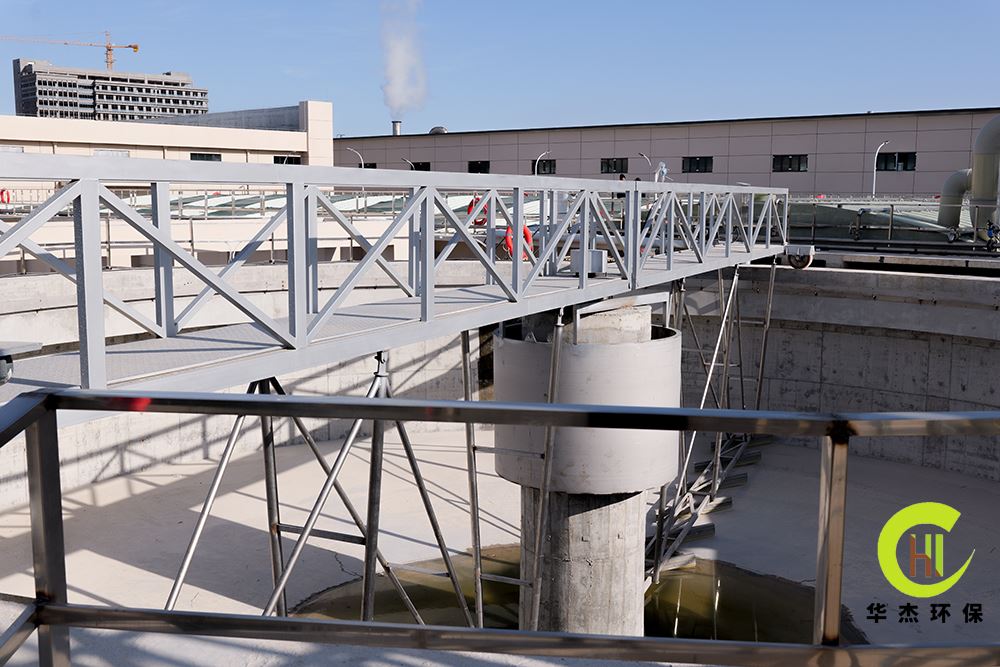

污水從池中心的進水管經導流筒擴散后,均勻地向周邊呈輻射狀流出,呈懸浮狀的污泥經沉淀后沉積于池底,上清液通過溢流堰板由出水槽排出池外,污泥刮板由池周刮向中心集泥槽,依靠池內水壓通過排泥管排出池外。主梁在周邊驅動裝置的帶動下,以中心旋轉支座為軸心沿池頂以2.0m/min線速度行駛,主梁下部連接支架、污泥刮泥板等。近液面處設置浮渣刮板,沿中心穩流筒延伸至鉸鏈?zhǔn)焦卧?,?dāng)主梁旋轉時,浮渣刮板將液面的浮渣由池中心撇向池周,收集在鉸鏈?zhǔn)焦卧覅^(qū)內,收集的浮渣隨主機在池周運動至撇渣斗,通過刮渣耙的鉸鏈活動刮至撇渣斗內,排至池外。
1、周邊傳動全橋式刮泥機主要性能

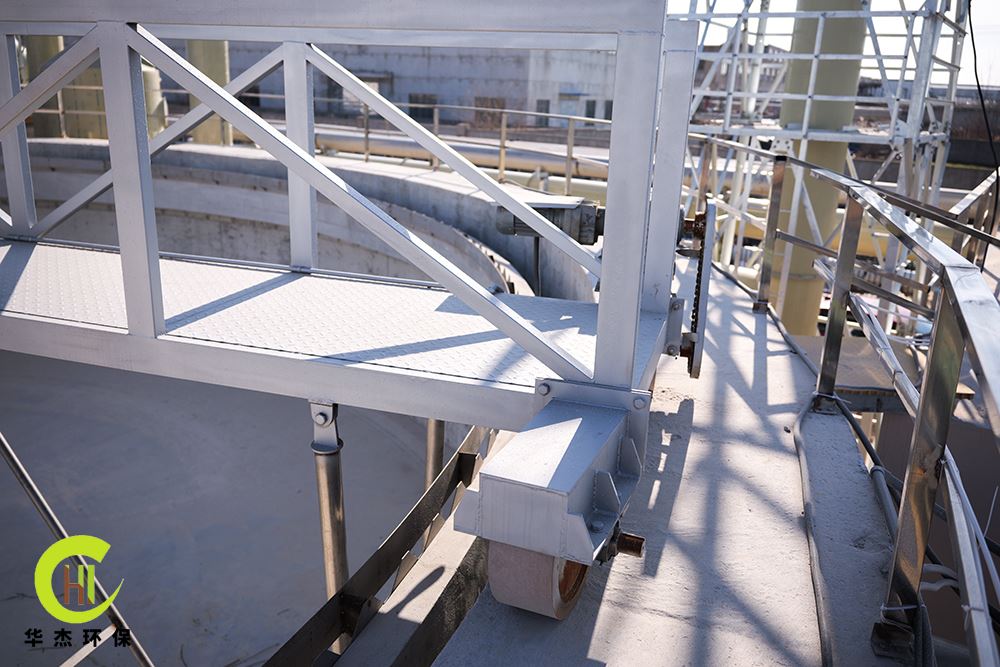

(1)池底刮泥、水面撇渣。驅動裝置采用軸裝式齒輪減速電機與主動滾輪直聯傳動,結構緊湊,機械效率高;
((2)平行錯位線刮泥板,連續性好、集泥的效率高;不銹鋼刮泥板底下再安裝刮泥橡膠板,保證刮泥干凈,不會有浮泥現象發生。
(4)主梁選用方鋼制作,結構強度大,采用熱鍍鋅后噴面漆工藝,防腐性能強。
(5)操作簡單,可實現遠程控制。
周邊傳動刮泥機主要使用于污水處理廠幅流式初次或二次沉淀池,它的主要功用是收集池底的沉降污泥,并把其刮入池底中間的污泥坑,以便外排,同時把漂浮在水面的浮渣刮進出渣斗。
